Подвесной потолок армстронг: описание, расчет и особенности монтажа

Как бы ни категорично относились люди к потолку армстронг и не перечисляли все его многочисленные недостатки, все же он является наиболее используемым подвесным потолком в нежилых помещениях. И «виной» всему является его низкая стоимость и скорость монтажа – это именно те требования, которые необходимы для быстрого ввода в эксплуатацию коммерческих помещений любого назначения.

Подвесной потолок армстронг обладает и другими положительными характеристиками, влияющими на его популярность:

• Во-первых, это способность быстро восстанавливать его, не закрывая помещение на ремонт – съемные карточки, которыми заполняется легкий металлический каркас, меняются довольно просто.

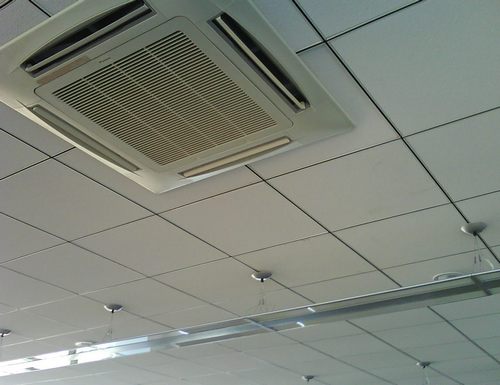

• Во-вторых, благодаря уникальной конструкции профилей армстронг как нельзя лучше подходит для маскировки всех скрытых коммуникаций – несмотря на то, что конструкция выглядит как единое целое, она обеспечивает отличную вентиляцию скрытого за потолком пространства.

Единственным недостатком потолка армстронг является его полная неспособность противостоять влажности – карточки, сделанные из переработанной бумаги, под действием воды деформируются и разрушаются.

Устройство и технические характеристики потолка армстронг

Подвесные потолки армстронг обладают довольно интересными техническими характеристиками – они легкие и, в то же время, достаточно прочные, чтобы выдерживать не только свой вес, но и нагрузку от встраиваемого в них оборудования. Достигается такая их выносливость исключительно за счет оригинального регулируемого крепления, представляющего собой две спицы, оснащенные пружинным механизмом – именно этот механизм и удерживает всю конструкцию, а заодно и позволяет регулировать высоту расположения потолка.

С тем, на что подвешивается потолок армстронг, мы разобрались, осталось разобраться только с деталями, формирующими плоскость подвесной системы. По сути это довольно простой конструктор, в состав которого входят стеновые уголки, направляющие профили и перемычки длиной 0,6м и 1,2м. В общем, все необходимое, чтобы набрать ячеистую структуру с размером клетки 60х60см и вставить в них неотъемлемый компонент этого потолка – картонную карточку.

Расчет подвесного потолка армстронг

В принципе, рассчитать необходимое количество элементов потолка армстронг не сложно – это можно сделать самостоятельно или воспользовавшись электронной программой, которая имеется в любом магазине, где продаются такие подвесные потолки. Но вы же непременно хотите сделать расчет подвесного потолка армстронг самостоятельно, правда?

Начать нужно с периметра помещения – его длина сообщит вам о том, сколько метров необходимо приобрести стенового уголка. Здесь просто, а вот при подсчете других элементов, придется прибегнуть к вычислениям.

Количество направляющих рассчитываются исходя из того, что располагаются они с шагом 1м 20см друг от друга и от края какой-либо стены. Длина таких направляющих составляет 3,6м и при необходимости они могут сращиваться между собой. Этот нюанс нужно также учесть при подсчете нужного количества направляющих. К примеру, для помещения размером 3х4м их понадобится 3 штуки – две целые и от одной придется отрезать кусочки по 40см для увеличения длины целых профилей.

Перемычки длиной 1,2м также подсчитать не трудно. Они устанавливаются перпендикулярно направляющим профилям с шагом 600мм. На один пролет нашего помещения длиной 4м их понадобится 4000/600=7 штук с округлением в большую сторону. А пролетов у нас два полных и один половинчатый шириной 60см (как раз половина профиля) Следовательно, 7 штук мы умножаем на 2 и прибавляем к полученному результату 7/2. Сколько выходит? Правильно – 17,5 штук, то есть, с учетом округления – 18 штук.

Ну а короткие перемычки длиной 0,6м и считать нечего – их нужно ровно столько же, сколько и длинных.

Вот, в принципе, и весь калькулятор подвесного потолка армстронг, осталось только правильно вычислить количество крепежей, называемых спицами. Один такой крепеж состоит из трех частей: спица с петлей, спица с крючком и «бабочка» (специальная пружина, соединяющая спицы в единую конструкцию). Естественно, продается все это отдельно. Они закупаются из расчета по пять штук каждого наименования на 1кв.м потолка армстронг, плюс два готовых подвеса на усиление конструкции в местах установки светильников.

Монтаж потолка армстронг

Как правило, установка подвесного потолка армстронг начинается с разметки. С помощью гидравлического или лазерного уровня задается плоскость конструкции. Она отмечается на прилегающих стенах одной сплошной линией – придерживаясь их, устанавливаются при помощи дюбелей или саморезов стеновые уголки.

На следующем этапе размечаются и устанавливаются элементы крепления. Начерченные на потолке параллельные линии, расстояние между которыми равно длине большой перемычки, не только обозначат местоположение направляющих профилей, но и послужат ориентиром для установки креплений. Именно на этих линиях с шагом 0,6м и устанавливаются собранные подвесы.

Ну а дальнейший монтаж подвесного потолка армстронг осуществляется вообще просто – к подвесам через специальные отверстия крепятся направляющие, которые впоследствии выставляются в единую плоскость с пристенными уголками. Для этих целей применяется туго натянутая поперек направляющих нить.

Если вы обратите внимание на конструкцию направляющих профилей, то обнаружите в них узкие и длинные прорези, расположенные на расстоянии 60см друг от друга – именно в них и вставляются длинные перемычки. Один конец в одну направляющую, другой в другую – в итоге на потолке должна получиться сетка с размером ячейки 1,2х0,6м.

Осталось дело за малым. По такому же принципу добавляем короткие перемычки и получаем ячейку 0,6х0,6м, в них вставляем картонные карточки, которые при необходимости подрезаются обыкновенным строительным лезвием.

Какие светильники нужны для потолка армстронг

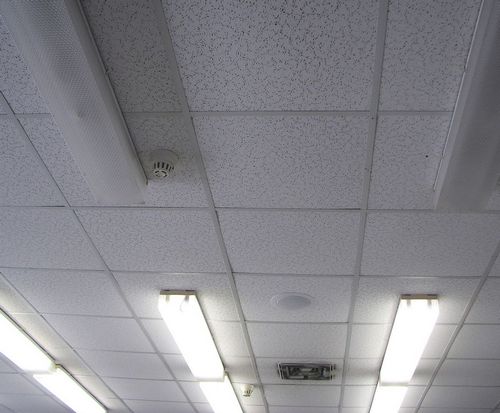

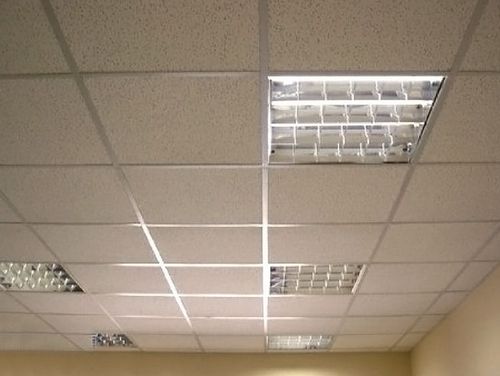

Хотя и существуют специальные светильники для потолка армстронг, имеющие размер 60х60см, в которые вставляются короткие люминесцентные лампы, но, на ряду с ними, с таким же успехом могут использоваться и обыкновенные точечные светильники. При необходимости на потолок армстронг можно даже установить люстру – в общем, особых ограничений в этом плане нет.

Установка люстры и точечных светильников в армстронг особыми нюансами не отличается, а вот специальный встраиваемый в ячеистую структуру осветительный прибор монтируется довольно таки специфическим способом еще до установки картонных карточек. Ячейка, в которую вставляются светильники для потолка армстронг, снабжаются четырьмя дополнительными подвесами, располагающимися по углам – без них, спустя пару месяцев, потолок начнет провисать. Когда дополнительные подвесы установлены, в ячейку вкладывается светильник, который благополучно подключается к электрической проводке. Лишь только после завершения установки и проверки всех светильников на работоспособность, оставшиеся пустыми ячейки заполняются картонными карточками.

Хотя подвесной потолок армстронг и кажется на первый взгляд сложным изделием, монтаж осуществляется просто и быстро, к тому же, его можно назвать самой простой потолочной системой среди всех существующих. К примеру, потолок армстронг в помещении площадью 30 квадратных метров можно набрать за один день, приложив при этом усилия всего трех человек.

Автор статьи Владимир Белов
